利達LD5801EN聯動電源接線安裝技術
介紹:
LD5801EN 聯動電源是消防聯動控制系統專用電源,聯動輸出電流 25A,此電源是將主控制器的電源和聯動電源合成一體,節省空間與成本,占 4U
盤面。
聯動備用電源為 LD5801EN 入柜聯動電源系列配套備用電源,當市電停電時 LD5801EN 入柜聯動電源自動切換到聯動備用電源,為消防報警系統提
供工作電壓。
功能:
★ 專門為聯動控制系統配備。
★ 可向聯動控制設備(控制模塊)等提供所需的 DC 24V 工作電壓。
★ 具有備電欠壓報警功能。

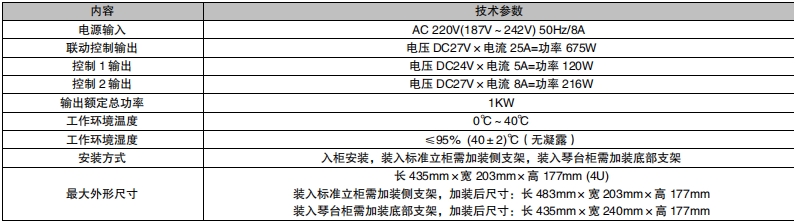

主要技術指標:
外形結構示意圖: (單位:mm)
端子示意圖:
