一、問題背景與意義
背景

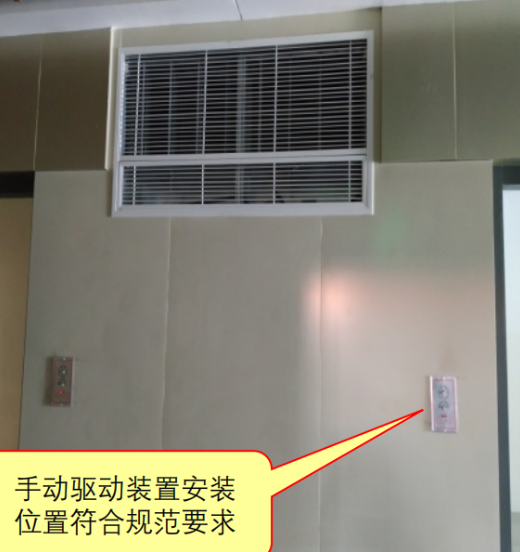

現代建筑尤其是公共建筑、商業綜合體、地下空間及高層建筑,對通風與排煙系統的性能要求越來越高。送風口(新風或補風)與排煙口(自然或機械排煙)在正常工況和火災工況下承擔不同的任務:日常保持室內空氣更新、控制溫濕度、抑制污染物擴散;火災時實現煙氣控制、疏散通道保清、火災煙控分區的煙溫與濃度管理。因此,當送風口或排煙口被人員手動開啟(如現場操作防火閥、排煙口開啟按鈕或窗扇開啟)時,及時、可靠地啟動相應風機以配合送排風流向,成為保證系統功能發揮的關鍵措施。意義
保護人員生命安全:聯動能在火情初期快速形成控制性的氣流,防止煙氣蔓延、保持疏散通道可見性。
提高消防措施效果:避免開啟排煙口而風機未啟動導致局部負壓不足或產生逆流,影響煙氣排放效果。
降低設備與結構二次損失:減少煙氣擴散引起的煙熏損害與高溫對結構的長期影響。
滿足法規與標準要求:許多國家和地區的建筑防火規范要求手動或自動啟用的煙控裝置必須聯動啟動相應設備。
二、功能與控制目標
聯動系統應滿足如下功能要求與控制目標:
可靠觸發:當人員手動開啟送風口或排煙口(含開關、按鈕、手動閥門、窗扇等)時,能夠迅速、可靠地產生控制信號。
對應性啟動:系統應能識別是送風口還是排煙口被開啟,并按預設邏輯啟動對應的風機(送風機或排煙機),包括備用風機切換。
可控順序:在必要時實現風機的啟動順序(如先啟送風、再啟排煙或反之),以避免瞬時壓力沖擊或不利的流向形成。
位置與分區聯動:實現分區性的聯動控制,確保僅在相關防煙分區內的風機啟動,避免無謂的大范圍啟動與能耗。
狀態反饋與顯示:提供現場或監控中心的狀態反饋(口狀態、風機運行狀態、故障告警),便于決策與后續操作。
故障容錯:當主控設備或風機故障時,應能自動啟用備用設備或提供明確的故障提示并采取限定安全措施(如關閉相關口、手動介入指示)。
與消防聯動:在火災報警或噴淋系統動作時,與消防控制系統實現優先級協調,避免互相沖突或延遲響應。
三、技術方案與設計要點
感知與信號采集
傳感器與檢測點:在每個送風口與排煙口設置開關量檢測裝置(限位開關、行程開關或接近開關),通過接點信號判斷口的開啟/關閉狀態。對帶電控執行機構的在位反饋采用位置反饋開關或電子位移傳感器。
接點標準化:采集信號應采用符合消防控制室與樓宇自控(BMS)接口規范的常開/常閉接點,考慮干節點輸入以便兼容不同控制系統。
去抖動與邏輯篩選:由于手動動作可能伴隨抖動,應對采集信號進行時間濾波(如200–1000 ms去抖),并結合二次確認(如口保持開啟超過設定時間)以避免誤觸發。
控制邏輯與程序
觸發條件:明確觸發條件(單一送風口/排煙口開啟觸發、多個口同時開啟觸發或達到閾值才觸發)。對人為操作與火情自動檢測的優先級須在控制邏輯中定義。
啟動順序:制定啟動/停機順序方案,例如:
火災情形下優先啟動排煙風機并在短延時后啟動補風機以穩定壓力差;
人為手動開啟送風口用于通風時,只啟用送風機而不啟排煙機,除非檢測到煙氣或火警。
分級響應:根據不同觸發級別(試驗/維護/真實火情)采用不同的控制響應與告警等級,試驗模式不觸發消防報警器而僅用于調試。
互鎖保護:避免形成不利氣流,如在某些組合下禁止同時啟動會導致負壓或正壓異常的機組,通過互鎖邏輯控制。
接口與系統集成
與消防聯動的接口:聯動控制器應支持消防設備統一接口(如消防控制中心的干接點或基于協議的通信),并遵循相關消防聯動圖及標準。
與樓宇自控系統(BMS)的數據共享:將口狀態、風機運行狀態、報警信息接入BMS進行集中監控與歷史記錄。
遠程與本地控制:在樓層或防煙分區設置本地控制箱,允許現場手動強制啟停并顯示工作狀態;同時向監控中心傳輸事件,避免本地操作與中央指令沖突。
電氣與動力保障
起動方式:根據風機容量采用合適的起動方式(直接起動、降壓起動、軟啟動或變頻控制),以控制啟動電流峰值并減少對電網的沖擊。
電源冗余與應急供電:關鍵風機應有應急電源(柴油發電、UPS或消防專用電源),并確保聯動在故障電源狀態下仍可執行。
電氣保護:設置過流、過載、低壓、缺相等保護,配合聯動邏輯在異常時停機并發出故障告警。
四、規范與標準依據(以中國常用規范為例)
《建筑設計防火規范》(GB 50016)對于排煙與通風的基本要求、分區、排煙系統的設置與聯動控制有明確規定。
《火災自動報警系統設計規范》(GB 50116)和《火災自動報警系統施工及驗收規范》對消防聯動原則、信號接口、監控顯示有要求。
行業規范與地方標準可能對送排風機的應急電源、風量、風壓、排煙口的布置與開啟方式提出補充要求。
設計與實施應嚴格對照相關規范,并與地方消防部門溝通以確保滿足驗收條件。
五、實施案例與選型建議
案例(示意)
在地下商場A項目中,設計在每個防煙分區的排煙口與送風口分別設有行程開關,當現場人員通過手動開啟排煙口時,排煙口行程開關閉合向消防聯動控制器發送啟動信號;控制器識別后,先啟同一區域的排煙風機,延時3–5秒后啟送風機以形成穩定的正/負壓差。風機啟動采用軟啟動器以降低電流沖擊,并由消防控制室進行聲光報警提示與狀態顯示。維護模式下,手動操作可選擇“試驗”狀態,信號僅記錄不觸發樓層總報警。該方案在驗收時通過了消防部門的現場聯動測試并投入運行。選型要點
行程/限位開關:應選擇防塵、防潮等級高、動作可靠的器件,并設置機械復位或自鎖機構以保持狀態可靠性。
控制器:采用專用消防聯動控制器或具備消防接口的PLC,要求具備冗余供電與日志記錄功能。
風機與傳動:根據刮風阻力與風量需求選型,并考慮變頻器以便實現精確調節與軟起動功能。
接線與布線:采用消防專用電纜或阻燃電纜,布線需按消防規范實現回路冗余與保護。
六、可靠性、試驗與維護
可靠性設計
冗余配置:關鍵風機、控制模塊及傳感器應配置冗余或備用,以在單點故障時保障系統功能。
防誤操作:在控制面板設計明確的鑰匙開關或權限控制,避免未經授權的人員誤操作導致聯動失效或誤啟動。
抗干擾措施:電氣系統采取屏蔽、接地等抗電磁干擾設計,保證信號傳輸可靠。
試驗與驗收
聯動功能試驗:施工完成后應按規范逐項進行聯動測試,包括手動開啟口時風機啟動、停機時延時邏輯、與消防報警聯動、備用電源啟動等。
模擬火情試驗:通過人工觸發火警信號核驗系統在火情下的綜合響應。
驗收記錄:詳細記錄每次測試結果、異常處理記錄與責任人信息,作為后期維護依據。
維護與定期檢測
定期檢查口位置開關、執行機構、風機電機、控制柜與接線,建議按月、季度與年度制定不同級別的檢查項。
定期演練聯動程序與應急啟動,培訓值班人員掌握手動介入與故障處理流程。
建立臺帳與歷史故障數據庫,用于分析共性問題并改進設計或維護策略。
七、風險與故障應對
常見風險
手動開啟信號傳輸斷路或誤差:造成風機不能及時啟動或誤啟動。
風機起動故障或動力不足:在火情時無法實現規定風量,導致煙氣控制失效。
邏輯沖突:與其他系統(例如空調、新風或消防泵)聯動沖突導致系統無法按預期工作。
電源故障:主電源中斷時應急電源無法接替,聯動失效。
故障應對措施
設計冗余與故障自診斷:控制系統應能檢測信號回路異常并發出故障告警,同時自動啟用備用回路或備用設備(若可行)。
明確應急預案:制定故障時的處置流程(例如發現風機未起動時,現場人員應立即手動啟停并通知消防控制中心和運維單位)。
定期培訓值守人員,使其掌握手動切換、強制啟停與故障記錄流程。
八、管理與制度建議
建立聯動管理制度:明確聯動控制的權限、試驗流程、故障上報與處理時限。
設備更改審批:任何影響聯動邏輯的設備更改必須由專業單位評估并報消防主管部門備案。
運行日志與檔案:對每次手動開啟事件、自動聯動事件與維護檢修記錄進行歸檔,便于追溯與責任認定。
定期聯合檢查:與消防主管部門或第三方檢測機構定期開展聯合檢查或演練,保持系統長期可靠性。
送風口、排煙口手動開啟后聯動相應風機啟動,是保障建筑防排煙功能、人員安全與消防應急響應的核心環節。成功實現這一聯動需要從感知、信號處理、控制邏輯、電氣保障、系統集成與維護管理等多方面統籌考慮,并嚴格遵循國家與行業相關規范。通過合理的設計、可靠的設備選型、完善的試驗與維護制度,以及對人員的培訓與演練,可有效提升系統在實際火情或日常運行中的響應能力與可靠性,最終實現對生命財產安全的有力保障。
